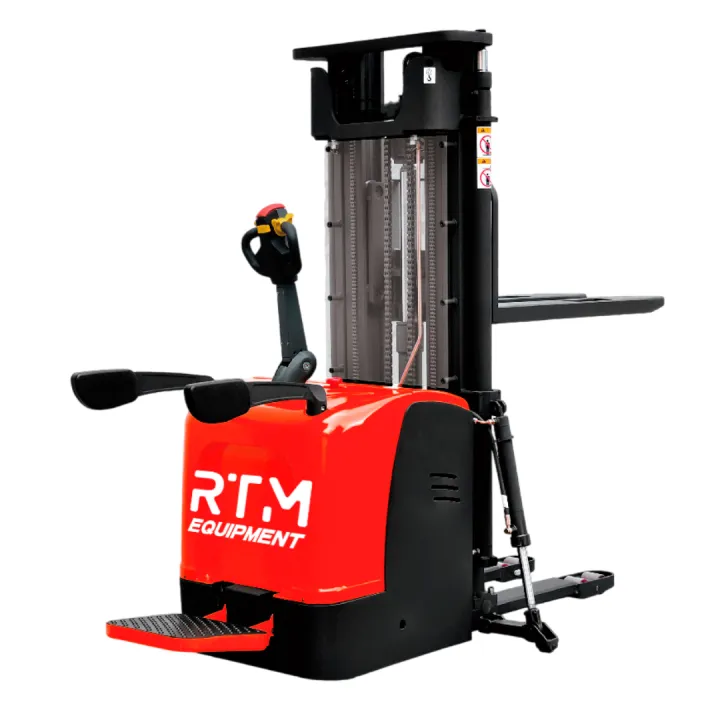

Apilador Eléctrico Litio RTM CDD16/20

Descripción general
Especificaciones técnicas

Apilador eléctrico de litio para almacenes y logística

El RTM CDD16-20 ha sido desarrollado para empresas que necesitan un apilador eléctrico capaz de trabajar de forma eficiente en almacenes y espacios logísticos donde el aprovechamiento del espacio resulta especialmente importante.

Su construcción compacta, el sistema de control ergonómico y la configuración de conducción de pie permiten realizar operaciones de manipulación de mercancías manteniendo una buena visibilidad sobre la carga.

El fabricante destaca su diseño para espacios reducidos, junto con una estructura equilibrada y un mástil reforzado que proporciona estabilidad durante la manipulación de cargas.

CDD16A2LiH y CDD20A2LiH: dos capacidades de carga

La gama RTM CDD16-20 está formada por dos versiones que permiten elegir la capacidad de carga según las necesidades de cada empresa.

RTM CDD16A2LiH — 1.600 kg

El CDD16A2LiH ofrece una capacidad nominal de 1.600 kg, con un centro de carga de 600 mm.

Es una alternativa adecuada para empresas que necesitan un apilador eléctrico de litio para manipulación de palets y cargas de hasta 1.600 kg.

RTM CDD20A2LiH — 2.000 kg

El CDD20A2LiH aumenta la capacidad hasta 2.000 kg, manteniendo el centro de carga de 600 mm.

Es la versión indicada cuando las operaciones requieren manipular cargas de mayor peso.

BATERÍA DE LITIO DE 24 V

Apilador eléctrico con batería de litio

Una de las principales características de esta gama es su batería de litio de 24 V.

El catálogo especifica una batería de:

CDD16A2LiH: 24 V / 205 Ah.
CDD20A2LiH: 24 V / 300 Ah.

La batería de litio está planteada como una solución libre de mantenimiento, orientada a ofrecer eficiencia energética y disponibilidad para jornadas de trabajo prolongadas.

Esto hace que el CDD16-20 sea especialmente interesante para empresas que buscan un apilador eléctrico de litio con bajos costes operativos.

MOTOR AC Y CONTROL VARIABLE

Motor eléctrico de corriente alterna

El CDD16-20 incorpora un sistema de tracción mediante motor de corriente alterna (AC).

La potencia del motor indicada en la ficha es de 2 kW, mientras que el motor de elevación alcanza 3,2 kW.

El sistema de control de conducción es Variable AC, mientras que la dirección es manual.

Esta configuración está pensada para ofrecer un funcionamiento eficiente y preciso en las operaciones de desplazamiento y elevación.

DISEÑO COMPACTO PARA ESPACIOS REDUCIDOS

Apilador eléctrico compacto

El RTM CDD16-20 ha sido diseñado para ofrecer un buen equilibrio entre capacidad de carga y dimensiones.

Los dos modelos tienen una anchura total de 800 mm.

El radio de giro es:

CDD16A2LiH: 1.598 mm.
CDD20A2LiH: 1.670 mm.

Estas dimensiones hacen que la gama sea especialmente interesante para instalaciones donde es necesario aprovechar el espacio disponible.

MÁSTILES PARA DIFERENTES ALTURAS

Apilador eléctrico para almacenamiento en altura

Uno de los puntos más interesantes del CDD16-20 es la variedad de configuraciones de mástil.

La gama dispone de diferentes alturas, desde configuraciones compactas hasta versiones capaces de alcanzar 6.000 mm de elevación máxima.

Las configuraciones de mástil estándar incluyen:

M200 — 2.000 mm.
M250 — 2.500 mm.
M270 — 2.700 mm.
M300 — 3.000 mm.
M330 — 3.300 mm.
M350 — 3.500 mm.
M370 — 3.700 mm.
M400 — 4.000 mm.
M425 — 4.250 mm.

Además, la gama dispone de mástiles de tres etapas de visibilidad ampliada, desde ZSM360 hasta ZSM600, alcanzando hasta 6.000 mm.

IMPORTANTE: LA CAPACIDAD VARÍA SEGÚN LA ALTURA

Aquí aprovecharía la ficha para explicar algo que es muy importante comercialmente y que también evita promesas incorrectas.

La capacidad máxima del equipo no es de 1.600 o 2.000 kg independientemente de la altura de elevación.

La capacidad admisible cambia según la configuración del mástil y la altura de trabajo.

Por ejemplo, en las configuraciones estándar:

A 2.000 mm: 1.600 / 2.000 kg.
A 2.500 mm: 1.600 / 2.000 kg.
A 2.700 mm: 1.600 / 1.850 kg.
A 3.000 mm: 1.450 / 1.700 kg.
A 3.300 mm: 1.300 / 1.550 kg.
A 3.500 mm: 1.200 / 1.400 kg.
A 4.000 mm: 1.000 / 1.150 kg.
A 4.250 mm: 900 / 1.050 kg.

Por eso, para elegir correctamente la configuración del CDD16-20, es necesario tener en cuenta el peso de la carga y la altura a la que se debe elevar.

MÁSTIL DE VISIBILIDAD AMPLIADA

Mejor visibilidad durante la manipulación

La gama dispone también de configuraciones ZSM de tres etapas con visibilidad ampliada.

Las opciones van desde:

ZSM360 — 3.600 mm

hasta

ZSM600 — 6.000 mm.

Estas configuraciones permiten adaptar el apilador a instalaciones que necesitan almacenar mercancías a mayor altura.

La capacidad se reduce progresivamente a medida que aumenta la altura de elevación, por lo que la selección del mástil debe realizarse en función de la carga y de la altura de trabajo requerida.

ESTABILIDAD Y MÁSTIL REFORZADO

El diseño exterior del CDD16-20 combina una estructura compacta con un mástil reforzado y una construcción equilibrada.

El fabricante señala que esta configuración está pensada para proporcionar estabilidad incluso durante la manipulación de cargas elevadas.

Esto resulta especialmente relevante en aplicaciones de almacenamiento en altura, donde la estabilidad y la visibilidad de la carga son factores fundamentales.

CONDUCCIÓN DE PIE

Apilador eléctrico con conducción de pie

El CDD16-20 es un equipo de conducción de pie, una configuración que permite al operario desplazarse junto a la máquina durante las operaciones de manipulación.

Esta arquitectura está especialmente indicada para trabajos donde se realizan desplazamientos frecuentes dentro del almacén.

El sistema de dirección es manual y el control de conducción es variable AC.

HORQUILLAS

El CDD16A2LiH y el CDD20A2LiH incorporan horquillas de:

60 × 185 × 1.150 mm

según la ficha técnica.

La configuración permite trabajar con los formatos habituales de palets utilizados en operaciones de almacenamiento y logística.

RUEDAS DE POLIURETANO

La gama utiliza ruedas de poliuretano.

La configuración indicada es de:

1 rueda delantera + 4 ruedas traseras

y las dimensiones principales incluyen una rueda delantera de 85 × 85 mm y ruedas adicionales de 140 × 54 mm.

VELOCIDAD Y PRESTACIONES

El CDD16A2LiH alcanza una velocidad de desplazamiento de hasta 6 km/h, mientras que el CDD20A2LiH también alcanza hasta 6 km/h.

La velocidad de elevación varía según el modelo y si la máquina trabaja con o sin carga:

CDD16A2LiH

Elevación con carga: 0,15 m/s
Elevación sin carga: 0,33 m/s
Descenso con carga: 0,30 m/s
Descenso sin carga: 0,28 m/s

CDD20A2LiH

Elevación con carga: 0,11 m/s
Elevación sin carga: 0,25 m/s
Descenso con carga: 0,24 m/s
Descenso sin carga: 0,20 m/s.

¿Para qué trabajos está indicado el RTM CDD16-20?

El CDD16-20 puede utilizarse en diferentes aplicaciones de manutención interna:

Almacenes.
Centros logísticos.
Plataformas de distribución.
Manipulación de palets.
Almacenamiento en estanterías.
Operaciones de carga y descarga.
Pasillos de almacén.
Manipulación de cargas de hasta 1.600 kg.
Manipulación de cargas de hasta 2.000 kg según modelo y configuración.
Almacenamiento en altura.

Su diseño compacto y las diferentes configuraciones de mástil permiten adaptar el equipo a diferentes instalaciones.

Modelo	CDD 16 A2LIH
Altura mástil bajado	2088 mm
Altura mástil estándar	2990 mm
Altura mástil extendido	3605 mm
Batería	24V 205Ah
Capacidad de carga (kg)	1600
Centro de carga (mm)	600
Motor de elevación (kW)	3.2
Motor de tracción (kW)	AC 2
Peso con batería (kg)	1230
Velocidad de descenso m/s	0.3/0.28
Velocidad de desplazamiento con/sin carga (km/h)	6
Velocidad de elevación m/s	0.15/0.33

Modelo	CDD 20 A2LIH
Altura elevación estándar	2990 mm
Altura mástil bajado	2088 mm
Altura mástil extendido	3605 mm
Batería	24V 300Ah
Capacidad de carga (kg)	2000
Centro de carga (mm)	600
Motor de elevación (kW)	3.2
Motor de tracción (kW)	AC 2
Peso con batería (kg)	1330
Velocidad de descenso m/s	0.24/0.20
Velocidad de desplazamiento con/sin carga (km/h)	6
Velocidad de elevación m/s	0.11/0.25
